Windows Server 2003 NLB實作

二月 7

作者:
2007/2/7 上午 12:00

在多重伺服器上執行的Web應用程式稱為Web farm。為了讓多重伺服器處理單一的HTTP請求,需要在網路上安裝負載平衡,您可以使用硬體或軟體來提供負載平衡。Web Farm是一個典型的負載平衡應用,接下來筆者將介紹如何使用Windows Server 2003網路負載平衡的叢集技術,來建構Web farm。

利用Windows Server 2003的網路負載平衡叢集將多個Web伺服器串連成一個Web叢集伺服器,提供相同的網頁服務。對一般使用者而言,不會改變其原有的使用習慣;對網頁服務提供者,則只需要透過簡單的設定即可建構出一個Web叢集,不需搭配一致的硬體需求。在說明如何設定網路負載平衡之前,我們先來認識什麼是網路負載平衡,其運作原理,以及它所需要的執行環境。

網路負載平衡(Network Load Balancing,簡稱NLB)是用於將網路流量平均分散到多重伺服器上的一種技術,以增加應用程式的處理容量和可靠性。當網路流量增加時,您能夠透過將高達32 個伺服器加入到單一叢集中,提供Web伺服器的軟體延展。NLB會自動偵測伺服器是否失效,若某一個伺服器掛掉了,NLB會重新定義叢集,將網路流量分散到叢集中其他的伺服器成員上。

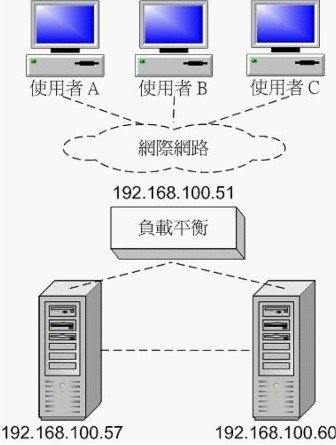

有了網路負載平衡的概念之後,接下來筆者便以實例來說明如何將兩個Web伺服器加入到一個叢集中,相關的伺服器資訊如圖所示:

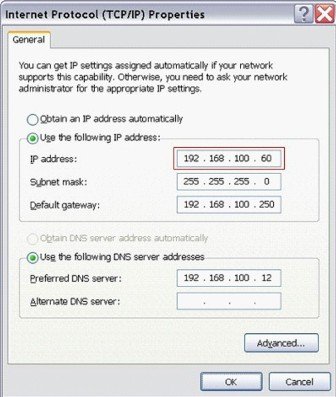

  1. 在網路介面卡上設定一個固定 IP。請開啟[區域連線]視窗,選取[網際網路通訊協定(TCP/IP)]項目,按下內容按鈕,開啟[網際網路通訊協定(TCP/IP)內容]視窗,請指定一個固定IP,192.168.100.60。

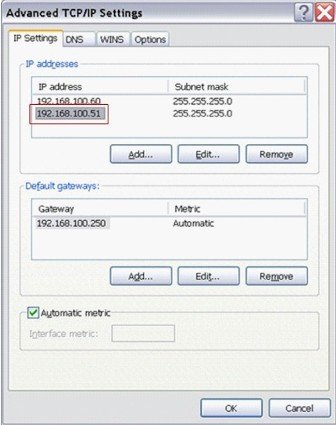

  2. 設定第二個IP,即叢集IP。請按上圖的進階按鈕,開啟[進階TCP/IP設定值]視窗,再按新增按鈕,加入叢集IP,192.168.100.51。注意第一個IP必須是伺服器的固定IP,然後第二個才是叢集IP。


  3. 設定負載平衡。當完成IP設定之後,回到[區域連線]視窗,此時在[這個連線使用下列項目]會多了一個[負載平衡]項目,請勾選之,請按內容按鈕,進行相關的參數設定。

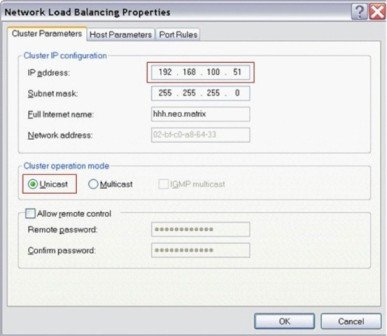

    請在 [IP 位址] 方塊中,輸入叢集 IP,192.168.100.51。此IP位址是Web叢集的進入點,它必須對應到 DNS,您才能夠使用網域名稱。在[叢集作業]區段中,點選[單點傳輸],並保留[允許遠端控制]核取方塊的預設值。

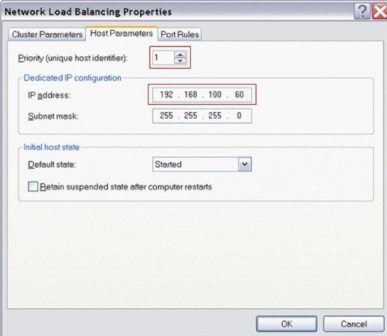

  4. 請在[優先順序]方塊中,第一部伺服器輸入1,第二部伺服器輸入2,依此類推。注意此為叢集識別每一部伺服器之用,順序不重要,但不可以重複。在[固定 IP 設定]區域的[IP 位址]方塊中,輸入原本指定給此伺服器的固定IP位址,192.168.100.60。請勿變更[初始伺服器狀態]區段中的任何設定。

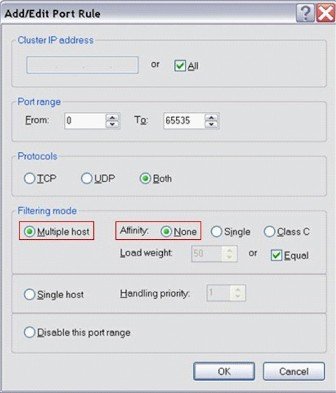

  5. 請在[連接埠規則]頁籤中,請按編輯按鈕,接著在[篩選模式]區段中,點選[多重主機];在[相似性]群組中,點選[無]。


  6. 重新啟動伺服器。

測試

找一部在叢集之外的電腦,開啟[DOS模式]視窗,輸入下列指令:ping 192.168.100.51 –t
其中參數t表示連續不斷地ping,直到您按下[ctrl]+[C]為止。只要叢集中任何一部伺服器還正常運作,都會回覆Reply from 192.168.100.51 bytes-32 time>1ms TTL=128,當所有伺服器都停止了,便會出現time out。

請依據表1所列的順序分別停用叢集中的伺服器NIC,檢查回覆訊息是否與表列相符,便可知道負載平衡是否正常運作。

192.168.100.57 192.168.100.60 正確訊息
啟用 啟用 Reply from …
停用 啟用 Reply from …
啟用 停用 Reply from …
停用 停用 Time out
